一、概述

山東正瑞電子有限公司研發生產的六氟化硫sf6氣體泄漏檢測儀，是六氟化硫sf6氣體泄漏報警裝置中的核心儀器。適用于各種環境中的六氟化硫濃度檢測。儀器具有多種電路保護功能，可防止錯接電源、反接電源、電源短路、電源不穩、電源與信號錯解等，導致的儀器損壞。

二、檢測儀重要組成

六氟化硫Sf6氣體檢測儀由主機，氧氣/SF6變送器、溫濕度變送器，通風設備控制器等組成。

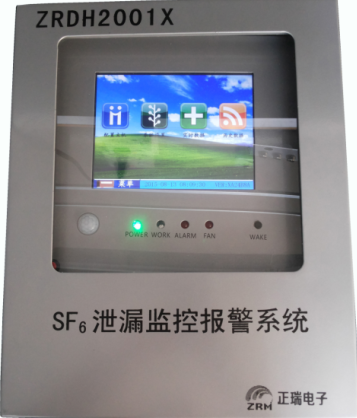

2.1監測主機

主要功能是完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、軟硬復位等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。

產品圖

特點
簡易人機操作界面；
存儲和查詢告警及歷史數據；
告警、運行指示燈指示；
告警語音提示；
800×600的8寸觸摸液晶屏顯示；
雙RS485總線接口，便于組網。
多種報警信號輸出（兩路掉電報警信號，兩路）
循環采集、分析處理各氣體探頭的信息及數據；
壁掛式，尺寸為：45*35*12（長*寬*高，單位cm）。

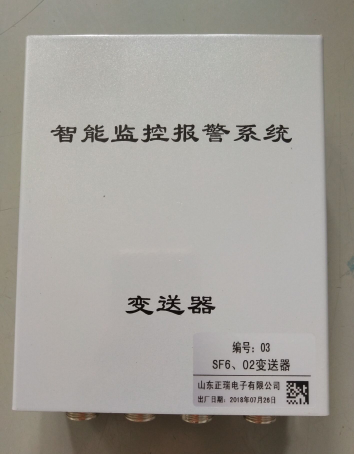

2.2氧氣/SF6變送器

產品圖

檢測點：12路+1路零點校準；增加模塊可擴充到多路

流速：6L/min，氣路管道可長達幾百米

取樣方式：長壽命電磁泵,連續工作>20000小時，間歇啟動>50000小時，低噪聲內置5μm孔徑的不銹鋼燒結過濾器可有效過濾空氣雜質功能

工作電源：185～250VAC，防浪泳和雷擊功能

SF6濃度檢測范圍：0～9999ppm，0~1000PPM內誤差小于±10ppm

SF6濃度檢測最小示值：1ppm

O2檢測范圍：0～25.0%誤差：＜0.5%

自動加強跟蹤可疑測量點功能，有效防止誤報。

獨創的零點校準系統，系統沒運行50個小時置換端口抽取純凈氣體校準傳感器。

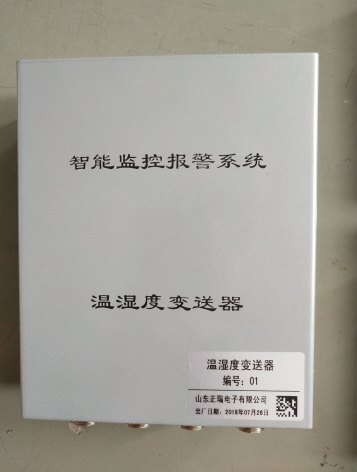

2.3溫濕度變送器

溫濕度變送器是對現場溫度、濕度的實時檢測，并將實時數據傳送到主機。

產品圖

特點

變送器采用施耐德交流接觸器控制輸出，瑞士進口溫濕度傳感器，溫度誤差<0.5℃ ，濕度誤差為：±3%，

防雷措施RS485總線接口，便于組網。
