一、綜述

1、原理說明：

光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動，可通過輻射或吸收能的形式（即電磁輻射）表現出來，而光譜就是按照波長順序排列的電磁輻射。由于原子和分子的運動是多種多樣的，因此光譜的表現也是多種多樣的。按照波長及測定方法，光譜可分為：Y射線、X射線、光學光譜、和微波波譜。而光學光譜又可分為真空紫外光譜、近紫外光譜、可見光譜、近紅外光譜和遠紅外光譜。 　　

實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關系。 　　

運用以上原理，設計相應的光學裝置，采用主動吸氣方式，當采樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。 　　

本產品中l(wèi)六氟化硫SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。

二、紅外氣體變送器優勢及功能特點

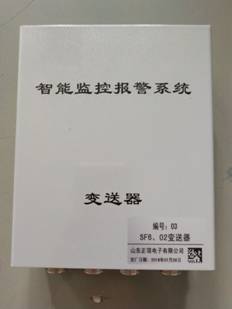

變送器實物圖

1、優勢

（1）SF6/ O2二合一氣體變送器為進口電化學傳感器，性能穩定，壽命長。

（2）采用德國先進的雙光束紅外檢測技術檢測六氟化硫SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命

（3）采用德國長壽命氧氣傳感器檢測氧氣濃度數值,，確保氧氣參數精度。

2、變送器特點

SF6傳感器的原理是紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。與但波長單光束相比，雙波長 雙光束技術可以避免因?yàn)楣庠吹睦匣?、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號，此信號只受外部影響而變化，不受被測量氣體影響。
  目前一些電力服務商還在使用電化學原理的六氟化硫傳感器，但這種SF6傳感器，不能滿足電力行業的低量程的SF6的測試，例如0-50PPM，還有0-1000PPM的，但紅外原理的SF6傳感器就可以定制這些量程。
  1、紅外光譜吸收原理（NDIR）
  2、雙波長，帶溫度補償
  3、高可靠性，與其他氣體不會產生交叉反應。
  4、與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10 年的壽命
  5、高性價比，可承受的優惠價格。
  6、與電化學傳感器相比，六氟化硫傳感器省去售后維護費用
  7、無輻射源，無危害
  8、微型結構，低功耗
  9、數字量和模擬量輸出

三、技術參數1技術參數

1.1 工作環境

1.11溫度范圍：－10℃-＋50 ℃

1.12濕度范圍：≤95%RH

1.13地震等級：7度

1.14大氣壓力：86kPa-106kPa

1.2 SF6測量指標

1.21測量范圍：0～9999ppmv

1.22報警點：可在測量范圍內設置，默認1000ppmv

1.23引用誤差：±5%FS

1.24重復性誤差：<5%FS

1.25零點漂移：<5%FS

1.26量程漂移：<5%FS

1.3 氧氣測量指標

1.31檢測濃度：0～25%

1.32氧氣濃度報警點：18%

1.33氧氣測量精度：<0.5%,O2在21%時

1.4 其它指標

1.41溫度測量范圍： -25℃ - +99℃

1.42濕度測量范圍： 0～99%RH

1.43工作電源：AC/DC 100~265V

1.44報警輸出功率：AC 220V/5安

1.45風機輸出功率：AC 220V/15安

1.46風機通風時間設定：可設置，默認15MIN/次

1.47數據記錄：1500條循環記錄。

1.48通訊方式：RS-485總線方式

1.49通訊規約：標準modbus RTU協議

1.410絕緣性能 外殼與電源間：>10MΩ

1.411抗電強度 外殼與電源間：>2000V

1.412電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級

1.413雷擊（浪涌） GB/T17626.5-1999 3級

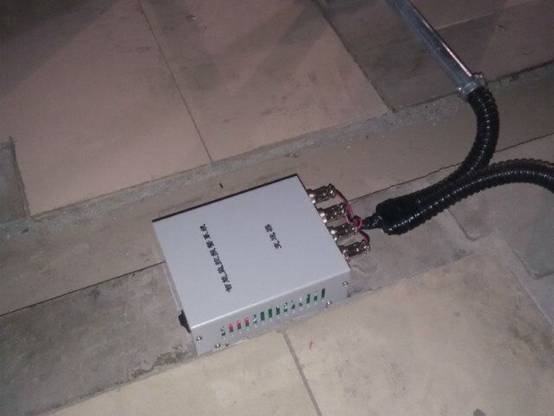

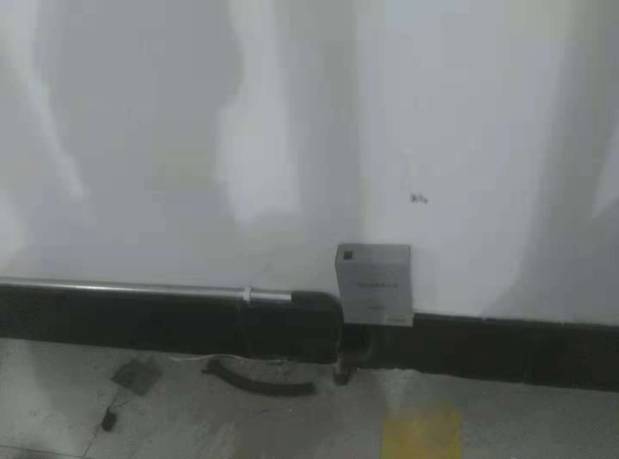

四、現場實物圖
