開關柜無線測溫如何實現，功能有哪些？
來源：正瑞電子
瀏覽：1378
發布日期：2023-06-26
現如今智能化已經成為電網發展的必然趨勢，發展智能電網已在世界范圍內形成共識。而開關柜無線測溫監測，是智慧電力數字化變電站的重要組件之一。今天，正瑞電子小編就給大家講講開關柜無線測溫的介紹，如果您有這方面的需求也可以和我們聯系。
一、開關柜無線測溫系統的組成
開關柜無線測溫系統由無線溫度傳感器、測溫通訊終端（溫度顯示儀）、溫度監測預警系統三部分組成。

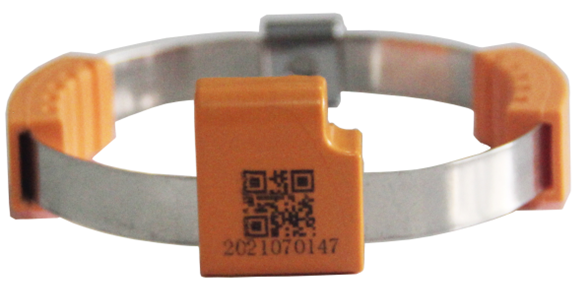

1、無線溫度傳感器
![D277[A9~_%AL%B$]1@$MDBJ.png](/uploads/img1/20230626/64992aad83db5.png "64992aad83db5.png")
山東正瑞ZRDTS-6溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
特點：
能量來源：傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。
CPU采用超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。信號強，發射距離不加任何功率放大的情況下可達300米。
測溫元件：同樣采用美國TI公司的數字集成芯片，該芯片測溫精度高，可達 0.5°C
溫度傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。
外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

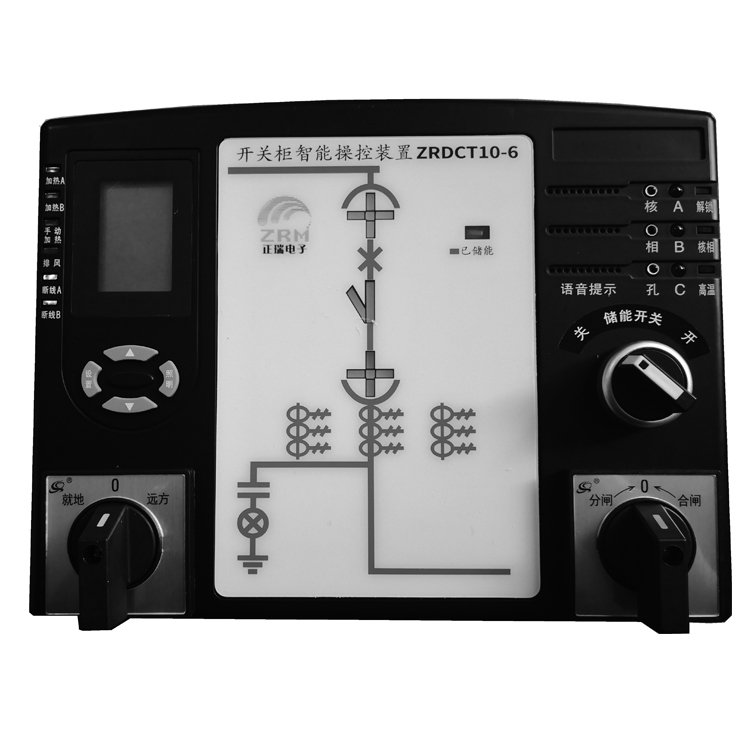

2、溫度顯示儀（開關柜智能操控裝置）
安裝在集控室，負責接收各無線溫度傳感器發送出的溫度數據，并通過總線連接，把數據上傳到溫度監測工作站計算機，并響應管理軟件各種命令。
ZRDCT10系列開關柜智能測溫操控裝置產品功能強大，具有一次回路模擬圖及開關狀態指示、高壓帶電顯示、自動溫濕度控制、人體感應自動照明、語音提示、電參數測量及RS485通訊接口等功能，集操作、顯示于一體。使用于3-35KV 戶內開關柜、中置柜、手車柜、固定柜、環網柜等多種開關柜。
3、無線溫度監測和數據采集系統
溫度監測計算機從測溫通訊終端采集各監測點的運行溫度數據，在數據庫中做長期保存，實時顯示監測點的溫度變化曲線，并進行分析，一旦發現溫度過熱或急劇升溫至事先設置的報警溫度值時立即報警。
二、開關柜無線測溫系統功能特點
具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。
l 可以查看現場實時數據；
l 采用C/S結構，可通過安裝客戶端軟件查看數據；
l 具有歷史數據查閱功能、歷史溫度數據曲線功能。
l 具有溫度越限報警功能，包括光字和語音報警。
l 權限管理，獲得權限可通過客戶端瀏覽數據。
l 報警聯動，報警時彈出報警畫面，顯示報警位置。
l 溫度在線監測系統附帶溫度實時在線監測管理分析軟件包，可實現監測測點溫度、 超溫報警、運行狀態全程記錄、歷史數據曲線記錄等功能。
l 軟件可建立開關柜設備數據庫，顯示設備的結構及型號等參數，幫助運行人員分析對比設備監測點的過熱情況，預測出故障發生的部位。
