無源無線測溫系統在電力溫度監測中的應用
來源：正瑞電子
瀏覽：1378
發布日期：2024-02-18
在電力系統中，從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。高壓設備連接部位如母線連接點，各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸，若對這些溫升故障點安裝無源無線測溫系統 對其運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。
開關柜溫度過高的危害是非常大的，有很多原因會導致開關柜發熱的，比如說設備質量太差、相關電力工作人員操作不當、超負荷使用、接頭松動、電纜老化等等原因，如果讓它的發熱狀況持續下去，會出現有設備性能下降，會出現被燒壞的現象，嚴重的會影響設備的使用壽命，影響到電能的輸配送，從而造成難以估量的損失。為了避免出現諸多危害，可以在電力設備開關柜安裝無線測溫裝置。
電力系統測溫歷史悠久，之前傳統的測溫方式有試溫臘片法、紅外點溫儀測試法等。傳統的方法不便于管理，隨著科學的進步，測溫的技術也在不斷的改進，從而研發出了無線測溫系統，可以對電力開關柜的溫度實現實時在線監測，這樣就能及時準確的發現故障然后進行維修。
山東正瑞二十年專注電力設備溫度在線監測研究。無源無線測溫產品具有完全國產化自主研發；DTS-6無線測溫傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。
無源無線測溫傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。
外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。
無線測溫元件：采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1% 。
應用場景：
1）實時監測電網正常工作時關鍵節點的狀態，協助電網狀態檢修。
應用于箱式變壓器內，測量變壓器表面溫；
應用于箱式變壓器、柱上變壓器，測量變壓器母排位置溫度；
應用于變壓器、開關柜母排測溫；
應用于環網柜、開關柜，直接固定測溫；
應用于低壓開關柜測溫；
用于環網柜T 型頭內部電纜接頭位置測溫。
2）和上位機配合，實現溫度異常應發故障報警：

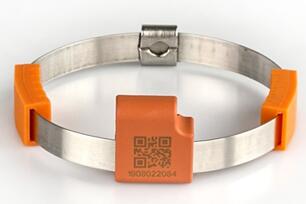

無源無線測溫傳感器（DTS-6）參數如下表：
測溫元件： | 數字集成溫度傳感器 |
無線頻率： | 433MHz |
無線傳輸距離： | ≤300米（空曠距離） |
啟動電流： | >3A-5A |
測溫范圍： | -55℃～+200℃ |
測溫誤差： | 小于0.5 ℃ |
接口方式： | 無線數字通訊接口 |
發送間隔： | 12秒（10秒到5分鐘可設） |
供電方式： | 電磁感應取電 |
外形尺寸： | 22*21*10mm |
安裝方式： | 捆綁式 |

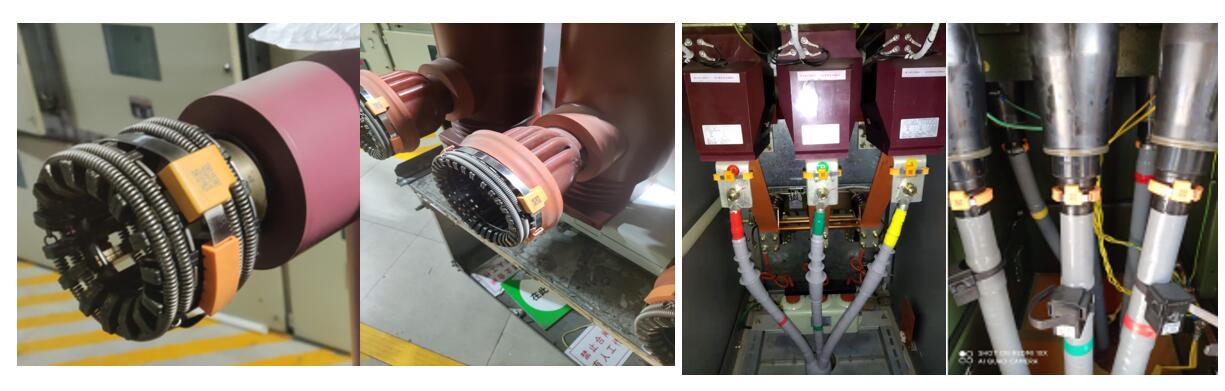

無線測溫傳感器（DTS-6）現場安裝圖片：
