福建某紙業公司熱電廠電流高壓開關柜無線測溫改造方案
來源：正瑞電子
瀏覽：2048
發布日期：2023-08-04
一、項目內容
需向福建紙業股份有限公司熱電廠提供高壓開關柜無線測溫裝置，共324只無源無線溫度傳感器，計劃安裝于36面KYN28-12型高壓柜內，每面柜安裝9只無源無線溫度傳感器。其中6只安裝于動觸頭梅花觸頭，3只安裝于電纜終端連接母帶上）。同一高壓室的集中顯示在同一臺溫度在線監測終端上。同時提供6臺溫度在線監測終端、1套手持便攜式無線測溫接收器及其它配套的裝置。

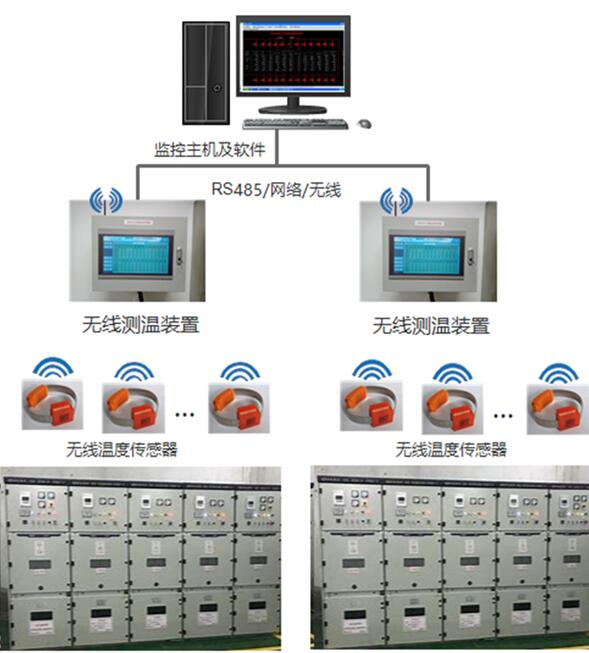

二、高壓開關柜無線測溫系統結構圖
高壓開光柜無線測溫系統可以對開關柜上、下觸頭、電纜終接頭等電氣接點溫度實現接觸式溫度在線監測。可實時在線監測開關柜觸頭、電纜終端的溫度，當溫度過高超過預設報警值時能及時報警，并通知運維人員處理，減少設備的損失。
1、無線溫度傳感器安裝

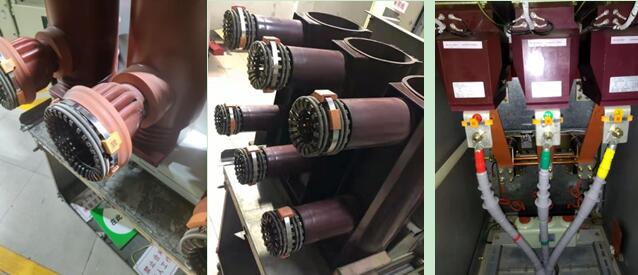

溫度傳感器應采用CT取電的供電模式，外形尺寸25mm*21mm*9mm。在動觸頭梅花觸頭、電纜終端連接母帶上安裝。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后不會對開關整體絕緣性能產生影響。
2、溫度在線監測終端安裝
分別在高壓室安裝6臺溫度在線監測終端裝置。放置開關室墻上或柜內，用以接收并顯示傳感器數據。
3、手持便攜式無線測溫接收器
手持測試平板，內置可充電鋰電池，7寸顯示屏，實時接收區域內所有傳感器數據，顯示傳感器ID、溫度數值以及數據包數統計，可實時顯示工作剩余電量。
三、產品介紹
（一）高壓開關柜無線測溫裝置介紹

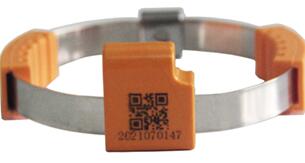

1、DTS-6開關無線溫度傳感器
無線溫度傳感器具有小巧的體積，微型接觸式，非探頭外引式，安裝簡便。安裝時不會破壞原開關柜結構，不能影響原開關柜性能（如動熱穩定性、溫升性能、絕緣安全距離、絕緣爬距等絕緣性能），柜內安裝不存在角度對準問題。優先安裝于動觸頭。無線溫度傳感器采用無線傳輸，隔離徹底、抗干擾性強，在電磁場環境下也可穩定運行。
當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。
感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜動觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。采用低功耗設計，溫度有變化，即時發送；溫度無變化，可根據溫度自適應發送頻率，自動調整發送頻段和時長。
傳感器靜態功耗小于1uA，外殼采用耐高溫阻燃材料，溫度范圍-25~125℃。阻燃、耐氣候老化。防護等級達到IP68。每支溫度傳感器均具備唯一的ID號，且不少于10000種，以避免傳感器混淆。
技術參數:
數字集成溫度傳感器 | |
無線傳輸： | 433~480 MHz |
測溫范圍： | -25℃～+125℃ |
測溫精度： | ±1℃ |
分辨率： | 0.1℃ |
安裝方式： | 捆綁式（針對結構不同的開關柜和不同部位測溫應有多種簡便可靠的安裝方式選擇。） |
無線傳輸距離： | ≥300米（無阻擋） |
開關柜間傳輸距離 | ≥20m（有開關柜外殼遮擋信號時） |
發射功率： | 17dBm |
發送周期： | t*5分鐘（可以設置，出廠默認3分鐘） |
供電方式： | 感應取電， CT取電（(交流5-10000A)） |
啟動電流： | ≥5A |
傳感器壽命： | ≥10年 |
采集間隔： | 6~60s（可設置） |
防護等級： | IP68 |
機殼材質： | 耐高溫阻燃材料 |
工作溫度： | -25~200℃ |
工作濕度： | <95%（無凝露） |
所有材料及器件均采用工業級及以上等級，保證現場運行安全。
2、DCT-30無線溫度監測器 （溫度在線監測終端）
用于接收無線溫度傳感器發射的無線數字信號, 實時接收設備接點溫度數據。通過彩色液晶顯示屏顯示當前所測溫度，同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。溫度在線監測終端接收測溫點的個數滿足客戶需求留有充足余量，可方便升級增加測溫點。
系統的數據接口統一遵循Modbus標準通信規約，通信方式統一采用RS485、以太網等方式，波特率可調，并提供通訊規約及點表。
技術參數：
工作電壓 | 220V AC |
絕緣電阻 | >100MΩ |
工作溫度 | -20℃~+85℃ |
工作濕度 | 相對濕度<95%（無凝露） |
顯示屏 | 觸摸屏 |
屏幕尺寸 | ≥10寸 |
溫度顯示分辨率 | 0.1℃ |
介質強度 | ≥AC2000V |
絕緣性能 | ≥100MΩ |
報警輸出口 | 2個（無源接點）250Vac,0.6A或24Vdc,5A。 |
通訊接口 | RS485通訊口，Modbus標準通信規約 |
下行頻率： | 433MHZ~480MHZ |
通訊方式 | 采用RS485、以太網等方式 |
管理接收終端數 | ≥240（可根據客戶設置） |
安裝方式： | 嵌入式、壁掛式安裝 |
主要功能：
主要功能 | 功能介紹 |
接收數據 | 接收無線溫度傳感器上傳的溫度，信號質量等數據。 |
顯示數據 | 彩色顯示接收到的數據，可根據現場情況組態畫面。 |
數據存儲 | 可存儲歷史數據，查詢各個溫度點的歷史彼變化曲線。 |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。 |
報警限值參數設置 | 報警限值允許進行設定。可設置但不限于傳感器編號，一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等； |
高溫告警功能 | 對溫度越限狀態進行預警和報警、漢字顯示預報警位置。具有聲、光兩種報警方式。當有高溫報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示或者發光提示。 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄 |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
3、ZRMSCADA3.0 在線測溫軟件系統（后臺監控軟件）
后臺安裝配置在線測溫監控系統,可實現監測測點溫度、運行狀態全程記錄、溫度超限語音報警、歷史數據曲線記錄、屏幕溫度展示等功能。便于值班人員判斷溫升情況，提前采取預防措施，后臺監控系統可與其他監控系統進行接口，數據上傳至原有監控系統后臺。
該測溫系統具有以下功能：
具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。
l 可以查看現場實時數據；
l 采用C/S結構，可通過安裝客戶端軟件查看數據；
l 具有歷史數據查閱功能、歷史溫度數據曲線功能。
l 具有溫度越限報警功能，包括光字和語音報警。
l 權限管理，獲得權限可通過客戶端瀏覽數據。
l 報警聯動，報警時彈出報警畫面，顯示報警位置。
l 溫度在線監測系統附帶溫度實時在線監測管理分析軟件包，可實現監測測點溫度、 超溫報警、運行狀態全程記錄、歷史數據、溫度曲線記錄等功能。
l 軟件可建立開關柜設備數據庫，顯示設備的結構及型號等參數，幫助運行人員分析對比設備監測點的過熱情況，預測出故障發生的部位。
四、設備使用的標準
標 準 號 | 標 準 名 稱 |
GB4208－2008 | 外殼防護等級（IP標志） |
GB/T2423.9－2008 | 電工 試驗設備用恒定產品基本環境試驗規程濕熱試驗方法 |
GB/T13729－2008 | 遠動終端通用技術條件 |
GB/T17626.1－2008 | 電磁兼容試驗和測量技術 抗擾度試驗總論 |
GB/T 17626.2-2006 | 電磁兼容試驗和測量技術 靜電放電抗擾度試驗 |
GB/T 17626.3-2006 | 電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗 |
GB/T 17626.4-2008 | 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗 |
GB/T 17626.5-2008 | 電磁兼容試驗和測量技術 浪涌(沖擊)抗擾度試驗 |
GB/T17626.6－2008 | 電磁兼容試驗和測量技術 射頻場感應的傳導騷擾抗擾度試驗 |
GB/T17626.8－2008 | 電磁兼容試驗和測量技術 工頻磁場抗擾度試驗 |
GB/T17626.10－2008 | 電磁兼容試驗和測量技術 阻尼振蕩磁場抗擾度試驗 |
GB/T 17626.11-2008 | 電磁兼容試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗 |
GB/T17626.12－2008 | 電磁兼容試驗和測量技術 振蕩波抗擾度試驗 |
GB2423 | 電工電子產品基本環境試驗規程 |
GB/T 6593-1996 | 電子測量儀器質量檢測規則 |
Q/GDW 534-2010 | 變電設備在線監測系統技術導則 |
Q/GDW 1535-2015 | 變電設備在線監測裝置通用技術規范 |
Q/GDW 539—2010 | 變電設備在線監測系統安裝驗收規范 |
Q/GDW 540.1-2010 | 變電設備在線監測裝置檢驗規范第1部分：通用檢驗規范 |
Q/GDW 1842-2012 | 智能變電站狀態監測系統技術導則 |
Q/GDW 1843-2012 | 智能變電站狀態監測系統站內接口規范 |
