山東正瑞分布式光纖測溫更高、更遠、更精準



一、綜述

分布式光纖測溫系統集光、電、機械、計算機和微弱信號檢測等技術為一體，可實現大范圍空間溫度分布式實時測量，具有測量距離長、覆蓋探測區域、實時監測、可精確定位等優點，在交通隧道、地鐵、電力、石化、水利等等領域均有應用。

山東正瑞研發的分布式光纖測溫系統同時實現溫度測量和空間定位功能，其中溫度測量利用光纖自發拉曼（Raman）散射效應，空間定位利用光時域反射（OTDR）技術。



二、分布式光纖測溫主機

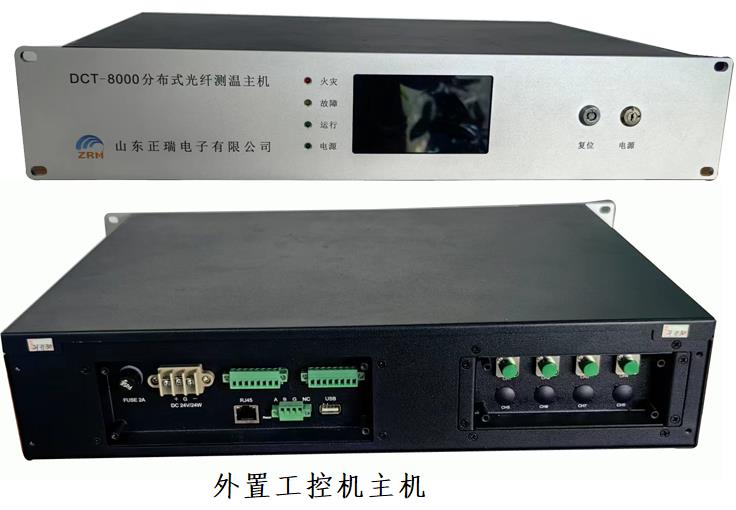

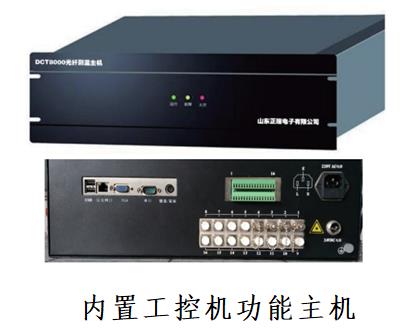

   分布式光纖測溫主機采用多項光電測量和光纖技術以及性能高的光電器件，測量距離（16km）可定制、響應速度（2s）、測溫精度（0.5℃）。分布式光纖測溫系統溫度采集主機主要分為內置工控機功能主機和外置工控機功能主機兩種。



分布式光纖測溫主機特點：

（1）更高

更高是指它的工作效率高，且抗電磁干擾，并具有完全的電絕緣，可以抵抗高電壓和高電流的沖擊。采用單一探測器光路設計,可靠性高;具有自診斷功能，快速定位故障;差定溫報警功能，報警方式靈活;無漏報，誤報率低;

（2）更遠

更遠是指測量的距離遠；測量距離高達16km (業界領先)。

（3）更精準

更精準是指靈敏度高，測量精度高；精度高: 0.5C (全范圍);

采點密: 0. 4m采集間隔(業界最優);

（4）系統接口豐富

系統接口豐富，組網方便;一臺主機可實現8通道測量;報警繼電器輸出多達48路;

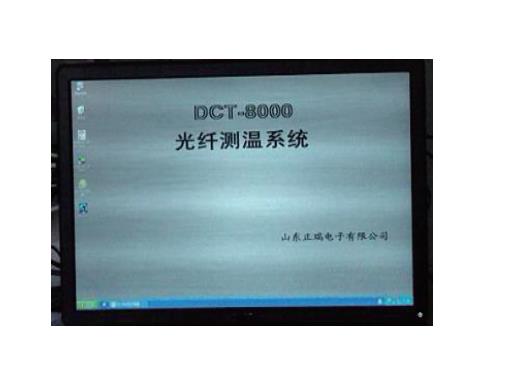

三、用戶軟件

用戶軟件為自主設計開發，為用戶提供人性化、功能完善的中文交互界面，實時顯示溫度分布曲線和待測區域報警狀態，可根據實際工況分區設置多級報警閾值，并提供歷史數據查詢及統計分析功能。采用先進的基于Web的以太網系統架構，系統可以方便地與客戶局域網連接，在網絡內的每一臺計算機均可快捷地訪問系統，通過操作系統自帶的IE瀏覽器即可訪問、調取溫度數據和報警信息。

功能特點

（1）基于Web的以太網系統架構

（2）中文界面，簡單易用，操作方便

（3）可視化視圖，易于定位

（4）分區設置多級報警閾值

（5）歷史數據查詢及統計分析

（6）可根據客戶需求量身定制開發

四、感溫探測光纜安裝方式

分布式感溫光纖測溫系統主機部署在監控中心，4路感溫探測光纖直接從測量主機引出，沿著待測電纜夾層或橋架敷設，對于高壓電纜，一根高壓電纜敷設一根感溫光纖，對于電纜夾層，在每一層電纜夾層中，探測光纜S型鋪設。

感溫探測光纜的安裝需貼緊探測區域，以實現溫度或火災的快速響應。用塑料扎帶把光纜和電纜捆扎在一起。電纜豎井中感溫光纖宜緊貼豎井側壁敷設。電纜接頭處感溫光纖的設置應將感溫光纖盤繞成環，貼附與電纜接頭處。環的彎曲半徑應不小于光纖外徑的20倍。

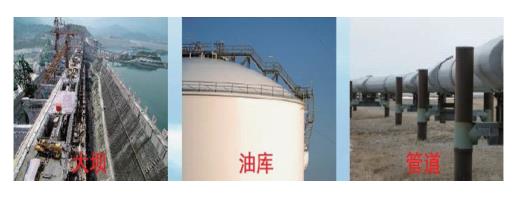

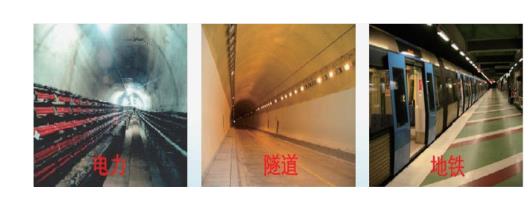

五、應用領域

分布式光纖測溫系統廣泛應用在交通隧道、地鐵、電力、石化、水利等等領域。
