六氟化硫SF6斷路器的運行維護、泄漏處理及氣體在線監測

一、六氟化硫SF6斷路器日常運行維護



1、SF6斷路器在運行、檢修過程中，一定要遵守《DL/T 639-1997 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則》。
　　2、運行中的巡視檢查包括：
　（1）檢查SF6 斷路器的外絕緣部分（瓷套）應完好，無損壞、臟污及閃絡放電現象；
　（2）對照溫度-壓力曲線，觀察壓力表（或帶指示密度控制器）指示應在規定的范圍內，并定期記錄壓力、溫度值；
    （3）分、合閘位置指示器應指示正確，并分、合閘應到位；
    （4） 整體緊固件應無松動、脫落；
　（5） 儲能電機及斷路器內部應無異常聲響；
　（6） 斷路器的分、合閘線圈應無焦味、冒煙及燒傷現象；
　（7） 斷路器接地外殼或支架接地應良好；
　（8） 斷路器外殼或操動機構箱應完整、無銹蝕；
　（9） 斷路器各件應無破損、變形、銹蝕嚴重等現象。
　　3、SF6斷路器日常運行維護：
　（1）每年對外殼銹蝕部分進行防腐處理及補漆；
　（2）應定期對斷路器轉動及傳動部位作一次潤滑（半年一次），并操動3次應正常；
  （3）每兩年一次對斷路器所有密封面定性檢漏，不應有10-6atm.cm3/s以上的漏點存在；
　（4）每年應進行一次SF6氣體微量水分測試，測試結果對照水分-溫度曲線，不應超過300ppm（20℃）；
二、SF6組合電氣泄漏的危害及預防

1、六氟化硫SF6氣體泄漏的危害

因純六氟化硫SF6氣體的化學穩定性，同時具有優異的絕緣和滅弧性能而倍受人們的關注。從1940 年開始作為絕緣介質廣泛地應用在電力設備中，如高壓斷路器、變壓器、互感器、電容器、避雷器、接觸器、熔斷器、管道母等。

由于對SF6氣體的使用、管理不善、而導致許多有毒的、具有腐蝕性的氣體和固體分解物被排放到大氣中，不但給我們賴以生存的環境造成了難以挽救的污染和破壞，同時還危及電器設備的正常運行和人們的身體健康。隨著SF6氣體使用量的增加，范圍的擴大，正確的使用和管理六氟化硫SF6氣體，對六氟化硫氣體泄漏實時在線監測報警顯得尤為重要。

2、國家電力系統對六氟化硫SF6設備的規定?

規定中明確要求安裝專業的六氟化硫氣體泄漏在線檢測報警裝置（定量檢漏儀）檢測才能夠真實有效的檢測出泄漏點及泄漏量。

《國家電網公司電力設備交接和預防性試驗規程》編制中說明：

SF6斷路器和GIS 下的SF6氣體泄漏條款中明確規定：目前,SF6檢漏儀（六氟化硫氣體泄漏在線檢測報警裝置）的靈敏度已經較高,可以滿足年泄漏率不大于0.5%的要求,且原用的包扎法測量很不準確,現場實施困難,幫標準中增加”可采用靈敏度不低于1×10-6(體積比)的檢漏儀檢測各密封面無泄漏。



三、為什么要進行檢測泄漏?

目前利用紅外雙原理檢測SF6氣體泄露是最有效的檢測方法。光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動，可通過輻射或吸收能的形式（即電磁輻射）表現出來，而光譜就是按照波長順序排列的電磁輻射。由于原子和分子的運動是多種多樣的，因此光譜的表現也是多種多樣的。實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關系。 　　

運用以上原理，設計相應的光學裝置，采用主動吸氣方式，當采樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。

山東正瑞六氟化硫SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。找到泄漏點及時堵漏。



本系統SF6氣體傳感器采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命

O2氣體傳感器采用德國長壽命氧氣傳感器檢測氧氣濃度數值,，保證氧氣參數精度。

德國smartGAS公司的SF6傳感器的原理是紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

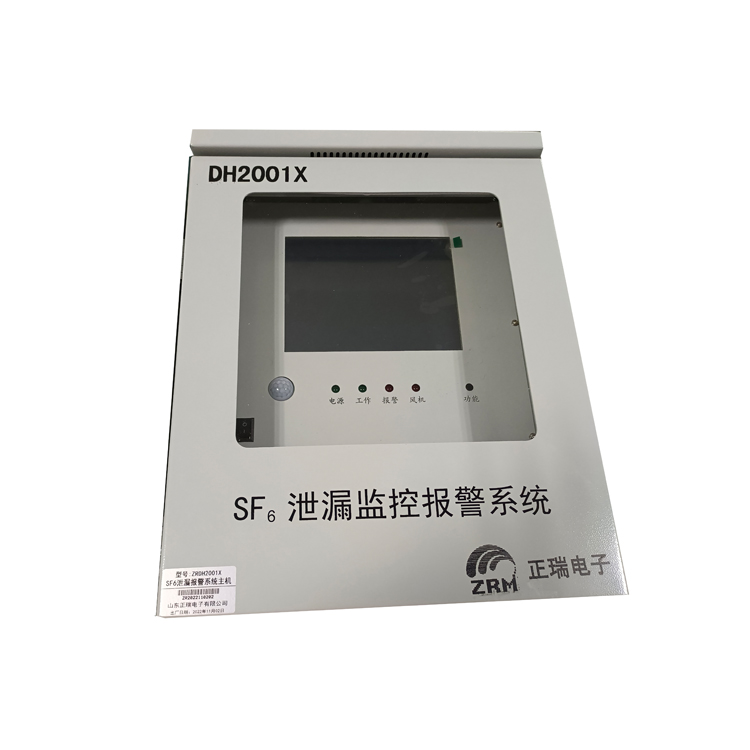

山東正瑞 六氟化硫在線監測系統的搭建對電力系統具有重要作用，它不僅解決了六氟化硫濃度超標不能及時發現從而造成設備損壞或人員傷害的情況，還提升了對六氟化硫氣體的智能化、遠程話、安全化管理。
